液晶显示器的主要分类以及驱动方式

发布日期:2018-05-18 作者:新长铖 点击:



液晶显示器,依驱动方式来分类可分为静态驱动和单纯矩阵驱动(Simple Matrix)以及主动矩阵驱动(Active Matrix)三种。其中,被动矩阵型又可分为扭转式向列型(Twisted Nematic;TN)、超扭转式向列型(Super Twisted Nematic;STN)及其它被动矩阵驱动液晶显示器;而主动矩阵型大致可区分为薄膜式晶体管型(Thin Film Transistor;TFT)及二端子二极管型(Metal/Insulator/Metal;MIM)二种方式。

TN、STN及TFT型液晶显示器因其利用液晶分子扭转原理之不同,在视角、彩色、对比及动画显示品质上有高低程次之差别,使其在产品的应用范围分类亦有明显区隔。以目前液晶显示技术所应用的范围以及层次而言,主动式矩阵驱动技术是以薄膜式晶体管型(TFT)为主流,多应用于笔记型计算机及动画、影像处理产品。而单纯矩阵驱动技术目前则以扭转向列(TN)、以及超扭转向列(STN)为主,目前的应用多以文书处理器以及消费性产品为主。在这之中,TFT液晶显示器所需的资金投入以及技术需求较高,而TN及STN所需的技术及资金需求则相对较低。



在TN与STN型的液晶显示器中,所使用单纯驱动电极的方式,都是采用X、Y轴的交叉方式来驱动,如下图所示,因此如果显示部分越做越大的话,那么中心部分的电极反应时间可能就会比较久。而为了让屏幕显示一致,整体速度上就会变慢。讲的简单一点,就好像是CRT显示器的屏幕更新频率不够快,那是使用者就会感到屏幕闪烁、跳动;或着是当需要快速3D动画显示时,但显示器的显示速度却无法跟上,显示出来的要果可能就会有延迟的现象。所以,早期的液晶显示器在尺寸上有一定的限制,而且并不适合拿来看电影、或是玩3D游戏。

为了改善此一情形,后来液晶显示技术采用了主动式矩阵(active-matrix addressing)的方式来驱动,这是目前达到高数据密度液晶显示效果的理想装置,且分辨率极高。方法是利用薄膜技术所做成的硅晶体管电极,利用扫描法来选择任意一个显示点(pixel)的开与关。这其实是利用薄膜式晶体管的非线性功能来取代不易控制的液晶非线性功能。如上图,在TFT型液晶显器中,导电玻璃上画上网状的细小线路,电极则由是薄膜式晶体管所排列而成的矩阵开关,在每个线路相交的地方则有着一弄控制匣,虽然驱动讯号快速地在各显示点扫瞄而过,但只有电极上晶体管矩阵中被选择的显示点得到足以驱动液晶分子的电压,使液晶分子轴转向而成"亮"的对比,不被选择的显示点自然就是"暗"的对比,也因此避免了显示功能对液晶电场效应能力的依靠。312621867429755.png

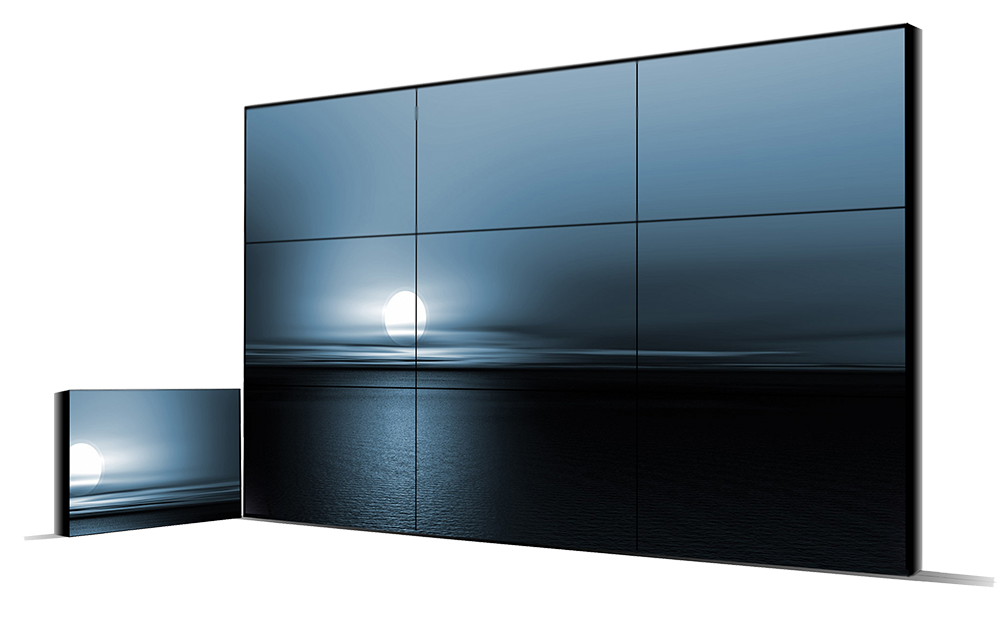

液晶拼接屏
